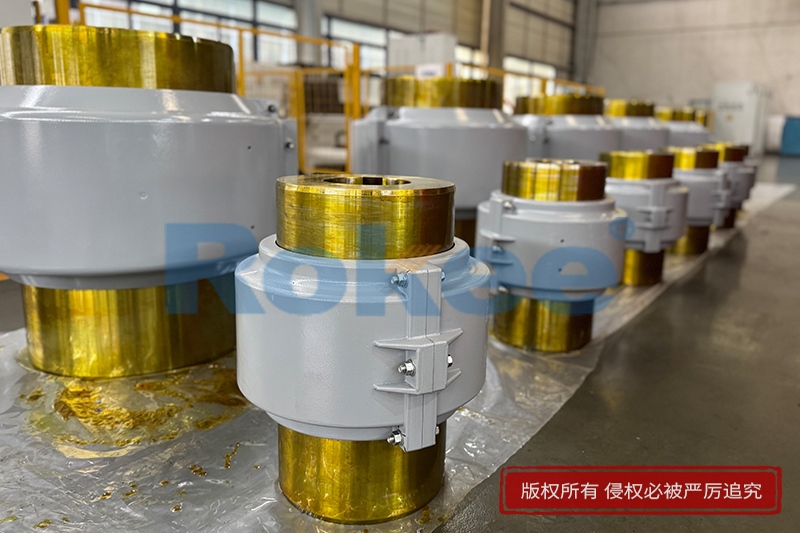

JS型带罩壳蛇形弹簧联轴器

JS型带罩壳蛇形弹簧联轴器是一种高性能机械传动装置，采用特殊设计的蛇形弹簧作为弹性元件，并配备保护性金属罩壳，广泛应用于各种工业传动系统中。JS联轴器通过蛇形弹簧的弹性变形实现扭矩传递，同时有效补偿轴向、径向和角向偏差。

主要结构组成

1. ‌蛇形弹簧元件‌：特殊合金钢制成，呈蛇形弯曲排列


2. ‌半联轴器毂‌：精密加工的钢制毂体，带有弹簧槽


3. ‌防护罩壳‌：铸钢或不锈钢材质，分体式设计便于维护


4. ‌密封组件‌：防止灰尘、水分进入内部


5. ‌润滑系统‌（可选）：部分型号配备自动润滑装置

当驱动端旋转时，扭矩通过蛇形弹簧的弹性变形传递到从动端。弹簧在槽内的滑动和变形可以吸收冲击、振动，并自动补偿各种偏差。罩壳不仅提供保护，还能保持内部润滑状态。

应用领域

1. ‌重工业应用‌：
   冶金设备：轧机、矫直机
   矿山机械：破碎机、球磨机
   水泥生产：回转窑、立磨

2. ‌能源行业‌：
   发电机组：汽轮机、燃气轮机
   风电设备：增速箱连接
   泵组系统：大型循环泵

3. ‌船舶与海洋工程‌：
   船舶推进系统
   甲板机械传动
   海洋平台设备

4. ‌特殊环境应用‌：
   高温工况
   粉尘环境
   潮湿腐蚀性环境

选型考虑因素

1. 系统传递的扭矩和瞬时峰值扭矩


2. 工作转速范围


3. 轴径尺寸和连接方式


4. 安装空间限制


5. 环境条件（温度、湿度、腐蚀性等）


6. 所需的偏差补偿能力

安装注意事项

1. 确保两轴对中偏差在允许范围内


2. 按照规定的拧紧力矩紧固螺栓


3. 检查防护罩壳密封性


4. 初次使用前确认润滑状态


5. 避免蛮力敲击安装

维护与保养

1. ‌定期检查项目‌：
   罩壳完整性检查（每3个月）
   螺栓紧固状态检查（每月）
   弹簧磨损情况检查（每6个月）
   密封件状态检查（每6个月）

2. ‌润滑要求‌：
   标准型号每2000小时补充润滑脂
   高温或重载工况缩短润滑周期
   使用指定的高温润滑脂

3. ‌常见故障处理‌：
   异常振动：检查对中情况和弹簧状态
   过热现象：检查润滑状况和负载情况
   噪声增大：检查内部零件磨损

JS型带罩壳蛇形弹簧联轴器凭借其优异的性能和可靠性，将继续在工业传动领域发挥重要作用，为各类机械设备提供高效、稳定的动力传输解决方案。

在工业传动系统中，联轴器作为连接动力源与工作机的核心部件，其性能直接关乎设备运行的稳定性、安全性与使用寿命。JS型带罩壳蛇形弹簧联轴器凭借独特的柔性传动设计，在中重型机械传动场景中占据重要地位，成为兼顾动力高效传递与设备防护的理想选择。它以蛇形弹簧为核心弹性元件，搭配封闭式罩壳结构，既解决了刚性连接带来的冲击损伤问题，又实现了对传动核心部件的多方位保护，广泛适配多种复杂工况。

从结构设计来看，JS型带罩壳蛇形弹簧联轴器的核心构成简洁而精准，主要由两个半联轴节、蛇形弹簧片、两半式外罩及密封圈组成。其中，半联轴节多采用优质铸钢或锻钢加工而成，表面经调质处理提升强度与耐磨性，内侧设有与蛇形弹簧曲率精准匹配的齿形凹槽，为弹簧的嵌入与扭矩传递提供稳定支撑。蛇形弹簧作为传动核心，采用高强度弹簧钢经冷卷成型与热处理制成，呈连续波浪状结构，这种特殊形态使其具备优异的弹性变形能力，能在传递扭矩的同时吸收振动与冲击。外罩则采用铸铁或钢板焊接成型，完整包裹住半联轴节与蛇形弹簧，起到防尘、防水与防弹簧甩出的作用；密封圈选用耐油橡胶材质，嵌入外罩与半联轴节的配合间隙，有效阻隔杂质进入传动核心，避免因干摩擦导致的部件失效。

其工作原理基于弹性形变的扭矩传递机制，通过蛇形弹簧与半联轴节齿槽的啮合实现动力传导。运转时，主动端半联轴节的齿面对蛇形弹簧产生周向作用力，弹簧通过自身弹性形变将扭矩平稳传递至从动端，完成主动轴与从动轴的柔性连接。这种传动方式打破了刚性连接的局限，蛇形弹簧的弹性变形能有效避免传动系统出现共振现象，同时将瞬时冲击扭矩转化为弹性势能缓慢释放，大幅降低轴系冲击损伤风险。实测数据显示，该类型联轴器的平均减振率可达36%以上，能显著降低传动系统的振动幅值，为后续设备的稳定运行提供保障。

JS型带罩壳蛇形弹簧联轴器的性能优势在复杂工况中尤为突出，集中体现在减振缓冲、过载保护、偏移补偿与高效耐用四个维度。在减振缓冲方面，蛇形弹簧的波浪形结构具有较大弹性变形量，能有效吸收设备启动、制动及负载波动时产生的冲击能量，特别适用于破碎机、球磨机等启动冲击大、负载频繁变化的设备。过载保护功能则通过弹簧的塑性变形实现，当传动系统出现过载（如物料卡死、设备堵转）时，弹簧会因扭矩超过许用值产生形变，避免扭矩直接传递至电机或工作机轴系，且弹簧更换成本低、操作便捷，能减少设备停机维修时间。

在工业生产中，因安装误差、温度变化、基础沉降等因素易导致两轴产生径向、轴向及角向偏移，而JS型带罩壳蛇形弹簧联轴器通过蛇形弹簧的弹性形变，可灵活补偿这些偏移量，避免因轴系不对中产生附加应力，降低轴承磨损速率与运行噪声。此外，该类型联轴器的传动效率高达99%以上，能量损耗低，且在封闭润滑环境下，部件磨损速率缓慢，正常维护下使用寿命远长于普通弹性联轴器。

从应用场景来看，JS型带罩壳蛇形弹簧联轴器凭借其优异的综合性能，广泛应用于中大功率传动轴系的连接场景，工作温度范围覆盖-30℃~+150℃，可传递的公称转矩从45N·m到800000N·m不等，适配多种功率需求。在矿山机械领域，它用于破碎机、提升机的电机与减速器连接，能有效应对矿石破碎时的冲击负载与堵转风险；在冶金行业，适配轧钢机、连铸机的辅助传动系统，可补偿温度变化导致的轴系偏移，保护精密轧辊部件；在起重运输与通用机械领域，也常用于起重机、输送机、风机、水泵等设备的驱动单元，提升设备运行的稳定性与安全性。

合理的安装与维护是保障联轴器长期稳定运行的关键。安装时需精准控制两轴的对中偏差，每隔90°测量一次两瓣联轴器间的间隙，径向偏差同样需控制在0.38mm以内。润滑方面，应选用能抵抗离心力、分离稳定且无杂质的锂基润滑脂，注油时需确保润滑脂充满蛇形弹簧与齿槽的间隙，建议每年检查并补充一次润滑脂，通过注油孔注入直至多余润滑脂溢出。日常使用中，需定期检查外罩螺栓是否松动、密封件是否破损，若发现弹簧存在裂纹、塑性变形或齿槽严重磨损，应及时更换部件，避免传动失效影响生产。

作为工业传动系统中的柔性衔接部件，JS型带罩壳蛇形弹簧联轴器以其科学的结构设计、优异的性能表现与广泛的适配性，成为中重型机械传动的理想选择。它既实现了动力的高效稳定传递，又通过柔性传动设计为设备核心部件提供多方位保护，有效降低了设备故障率与维护成本。随着工业设备向大型化、精密化发展，该类型联轴器的设计不断优化，其在传动效率、减振性能与使用寿命等方面的优势将进一步凸显，为更多行业的高效生产提供可靠的传动保障。
