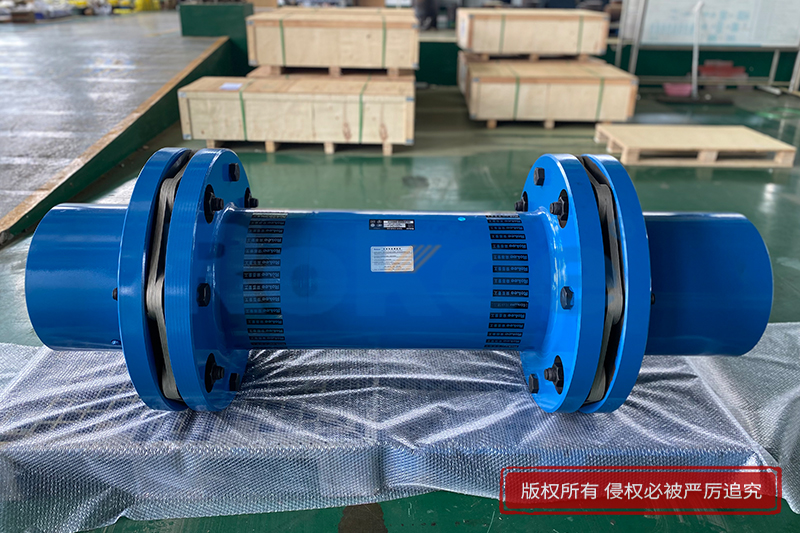

带中间轴膜片联轴器

带中间轴膜片联轴器是一种基于金属弹性元件的挠性联轴器，在现代工业传动系统中占据重要地位，其结构设计围绕稳定传递扭矩与精准补偿轴偏差两大核心需求展开，兼顾实用性与适配性，广泛应用于各类机械传动场景。这种联轴器在基础膜片联轴器的结构上进行延伸优化，增加了中间轴及配套连接部件，形成更具针对性的传动结构，能够适应长距离、复杂工况下的传动需求，同时保留了膜片联轴器无间隙、免润滑、耐恶劣环境的核心优势。

其整体结构由半联轴器、膜片组、中间轴、连接紧固件及辅助定位部件构成，各部件协同工作，形成有机的传动整体。半联轴器作为与动力输入端、执行端轴体连接的关键接口，多采用法兰式圆盘造型，一端设有与轴体适配的轴孔，另一端加工有均匀分布的螺栓孔，用于与膜片组连接。轴孔类型可根据适配轴体定制，常见的有圆柱形、圆锥形及带键槽的轴孔，重载工况下还会采用紧定螺钉或胀套式结构，确保与轴体紧密贴合，避免传动过程中出现相对滑动。材质选用上，普通工况多采用铝合金或经调质处理的45号钢，提升刚性与抗变形能力；重载或高温工况则选用合金结构钢，保障承载稳定性。

膜片组是实现弹性补偿与扭矩传递的核心部件，由多层薄型弹性薄片叠合而成，单片通常采用不锈钢板材制作，兼具优异的弹性变形能力、耐腐蚀性与抗疲劳强度，可适应较宽的温度范围。膜片组的圆周上均布有两组螺栓孔，分别与两端的半联轴器通过紧固件连接，形成交替受力的扭矩传递路径，传递动力时无机械摩擦损耗，能保证较高的传动效率。中间轴是带中间轴膜片联轴器的特色部件，主要作用是延长传动距离，同时提升径向补偿能力，其长度可根据安装间距定制，两端通过法兰与半联轴器螺栓固定，形成完整的长距离传动链，这种结构的优势在于安装时无需移动主机设备，大幅降低安装难度。

连接紧固件虽为辅助部件，却直接决定联轴器的连接可靠性，主要包括高强度螺栓、螺母及缓冲套。螺栓按圆周均匀分布，形成对称受力结构，螺栓与膜片孔之间加装缓冲套，可减少磨损并缓解传动冲击，安装时需按对角线方向分步拧紧，确保受力均匀，部分工况下还会采取防松措施，防止振动导致松动。辅助定位部件则根据工况需求灵活配置，常见的有定位台阶、止口法兰及防护罩，定位台阶用于快速校准安装位置，止口法兰保证中间轴与两端半联轴器的同轴度，防护罩则用于恶劣工况下防止异物卷入，保护部件安全。

在性能方面，带中间轴膜片联轴器展现出诸多优异特性。其突出的是良好的偏差补偿能力，依靠膜片组的弹性变形，能够有效补偿主动轴与从动轴之间因制造误差、安装误差、承载变形及温升变化引起的轴向、径向和角向偏移，与传统齿式联轴器相比，角向位移补偿能力更强，径向位移时产生的反力更小，可避免偏移对轴系和设备造成额外负荷，保护零部件不受损坏。该联轴器属于金属弹性元件挠性联轴器，无需润滑和密封，不存在相对滑动现象，既避免了润滑油泄漏造成的环境污染，又减少了维护工作量，运行过程中无噪声、无磨损，稳定性极强。

其传动精度较高，无旋转间隙，能够准确传递转速和扭矩，运转过程中无转差，可满足精密机械传动的需求。在工况适应性上，不锈钢材质的膜片具备耐酸、耐碱、耐腐蚀的特点，不受温度和油污影响，能够在宽温度范围内稳定工作，可适应高温、高速、有腐蚀介质的恶劣工况，同时具备较强的抗冲击和抗振动能力，在有冲击、振动的工况下也能安全稳定运行。此外，其结构紧凑、重量轻、体积小，装拆便捷，无需移动机械主体即可完成拆装操作，大幅提升安装和维护效率。

基于其优异的结构设计和性能特点，带中间轴膜片联轴器的应用范围十分广泛，覆盖多个工业领域。在通用机械设备中，广泛应用于水泵、风机、压缩机、液压机械等设备的轴系连接，尤其是大功率化工泵，其耐腐蚀、无泄漏的特点能很好地适应化工介质工作环境，偏差补偿能力可有效解决安装对准难题。在重工设备领域，矿山机械、冶金机械等设备的传动系统中，该联轴器能够承受较大转矩和冲击载荷，适应连续重载要求，同时耐高温、抗磨损的特性可延长设备使用寿命，减少故障发生。

在精密机械领域，数控机床、伺服电机等设备对传动精度要求极高，带中间轴膜片联轴器无间隙、高精度的传动性能，能够确保设备的加工精度和运行稳定性，提升产品加工质量。在特殊行业领域，航空、舰艇等高速动力传动系统中，经动平衡处理后的该联轴器可应用于高速传动轴系，轻量化、高稳定性的特点能满足严苛要求；在石油机械、印刷机械、纺织机械等行业中，其能够适应不同工作环境和传动需求，兼顾实用性和可靠性。此外，在发电机组等高速、大功率机械传动系统中，该联轴器也发挥着重要作用，高效的传动性能能够减少能量损耗，提升设备运行效率。随着工业技术的不断发展，其应用场景还将进一步拓展和延伸，为各类工业生产的高效、稳定运行提供有力支撑。
