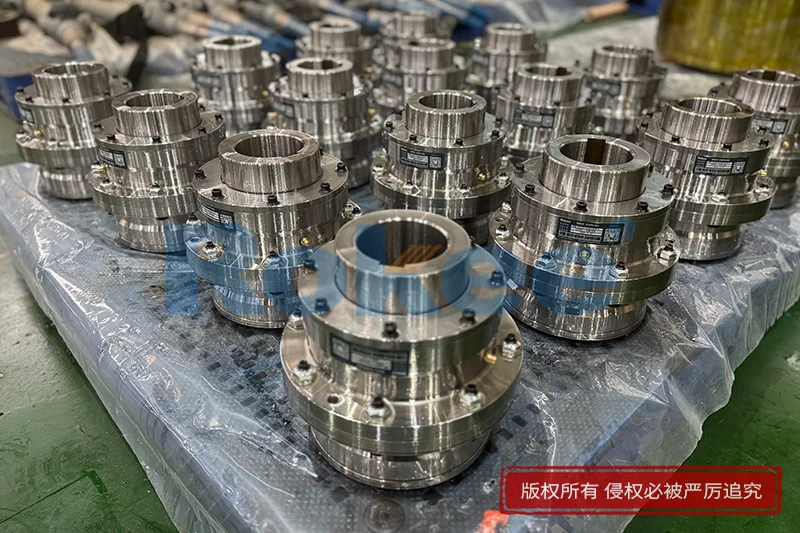

卷筒用鼓形齿式联轴器
在起重、冶金、矿山等重型机械的传动系统中，卷筒作为核心承载部件，其与减速器之间的动力连接稳定性直接决定设备整体运行效率与安全。鼓形齿式联轴器凭借独特的结构设计与性能优势，成为卷筒传动系统中的关键适配部件，承担着扭矩传递、偏差补偿与载荷缓冲的重要职责，在复杂工况下为设备运转提供可靠保障。
卷筒用鼓形齿式联轴器的核心结构由带鼓形齿的外齿轴套、带联接法兰的内齿圈、承载环、密封装置及润滑组件构成，各部件协同作用形成完整的动力传递链路。与传统直齿联轴器相比，其外齿采用弧形设计，齿顶加工成球面状，这种特殊齿形使齿侧间隙大于直齿结构，能够在两轴存在角度偏差时，让齿面沿齿宽方向均匀接触，避免直齿联轴器易出现的齿端挤压与应力集中问题，显著优化了传动过程中的受力状态。外齿轴套与内齿圈的啮合配合是扭矩传递的核心，通过高强度合金钢材质的选用及齿部淬火处理，可提升部件耐磨性与抗疲劳能力，满足卷筒低速重载的工作需求。同时，承载环的外球面与外套内承载面形成自动调位的球面轴承结构，能够有效承受卷筒运转过程中产生的径向载荷，进一步增强传动稳定性。
在工作原理上，卷筒用鼓形齿式联轴器通过内外齿的啮合传动实现动力传递，主动轴侧的扭矩经外齿轴套传递至内齿圈，再带动卷筒同步运转。由于重型机械安装过程中，减速器输出轴与卷筒轴线难免存在轻微同轴度偏差，且设备运行时可能因机架形变、载荷波动产生角度位移，鼓形齿的弧形设计恰好能补偿一定范围的角位移与径向位移，通常许用角位移可达1.5°左右，远优于直齿联轴器的补偿能力，从而减少偏差对传动系统的冲击。这种偏差补偿能力使得设备对安装精度的容错率提升，即使在长期运行后出现轻微部件形变，仍能维持稳定传动，降低设备运维难度。此外，该类联轴器径向尺寸紧凑，能适应卷筒周边有限的安装空间，同时传动效率较高，能量损耗处于较低水平，符合工业设备节能运行的需求。
卷筒用鼓形齿式联轴器的应用场景高度适配重型机械的复杂工况，在起重机起升机构、矿山提升设备、冶金卷取机等设备中应用广泛。在起重机卷筒传动系统中，其需承受钢丝绳缠绕过程中的瞬时过载与径向载荷，同时补偿桥架变形带来的轴线偏差，鼓形齿结构的高承载能力与偏差补偿性能可有效避免传动卡顿与部件损坏；在冶金车间的高温环境下，搭配强化密封与耐高温润滑脂的鼓形齿式联轴器，能抵御粉尘、高温对内部齿面的侵蚀，维持长期稳定运行。不同工况对该联轴器的适配性要求存在差异，短卷筒、高精度安装场景中，其紧凑结构与高效传动特性可充分发挥优势；而在多粉尘、高湿度的露天作业环境中，需通过优化密封装置设计，防止杂质侵入与润滑脂泄漏，保障传动可靠性。
正确的安装与维护是延长卷筒用鼓形齿式联轴器使用寿命的关键。安装前需清理联接表面的防锈油脂与毛刺，检查配合精度，采用过盈配合时可通过加热外齿轴套的方式完成套装，确保装配牢固。安装过程中需精准校正两轴的同轴度与水平度，若偏差超过补偿范围，会导致齿面局部受力过大，引发磨损加剧、断齿等故障。同时需正确安装磨损指针，定期检查指针与刻痕的相对位移，判断齿面磨损程度，当位移量超出规定值时需及时更换部件。润滑维护方面，需定期加注适配工况的润滑脂，通常每三个月检查一次润滑状态，每六个月全面更换一次，避免因润滑不足导致齿面磨损与能量损耗。对于承受双向载荷的卷筒设备，需关注轴向串动量变化，及时调整支承座间隙，防止部件损坏。
作为卷筒传动系统的“动力桥梁”，鼓形齿式联轴器通过结构优化实现了高承载、强补偿、稳传动的综合性能，其设计理念贴合重型机械对可靠性与耐久性的核心需求。随着工业设备向大型化、高效化发展，卷筒用鼓形齿式联轴器在材质升级、密封优化、磨损监测等方面持续迭代，进一步提升对复杂工况的适配能力，为各类重型机械的安全稳定运行提供坚实支撑，在工业传动领域占据不可替代的重要地位。
Drum coupling is a vital flexible transmission component widely applied in industrial lifting and winding mechanical systems, serving to connect reducer output shafts and winding drums for steady torque transmission. Featuring optimized drum-shaped tooth structure, it expands meshing contact area and ensures uniform stress distribution during operation, effectively avoiding local stress concentration and improving transmission stability. This component boasts excellent radial load-bearing capacity and outstanding overload resistance, capable of coping with instantaneous impact loads and subtle shaft misalignment caused by long-term vibration and mechanical deformation. Its compact and sturdy structural design simplifies overall equipment configuration while delivering reliable working performance. Equipped with fine sealing structures, it blocks dust and moisture intrusion to reduce internal wear. Additionally, barrel coupling allows convenient installation, daily adjustment and routine maintenance, greatly lowering long-term operational consumption and ensuring continuous and efficient operation of mechanical transmission systems.
