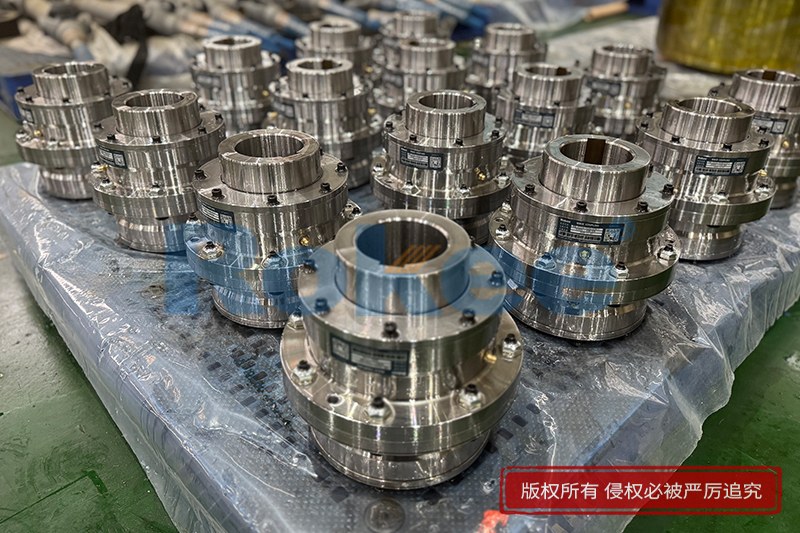

GCLD鼓形齿式联轴器

在工业传动系统中，联轴器作为连接主动轴与从动轴的核心部件，直接影响设备运行的稳定性、效率与寿命。其中，GCLD鼓形齿式联轴器凭借独特的结构设计与优异的性能，在重载、复杂工况下的传动场景中占据重要地位。它通过精准的齿面啮合实现动力传递，以灵活的位移补偿能力应对安装误差与工况波动，成为冶金、矿山、化工等行业不可或缺的传动适配部件。

GCLD鼓形齿式联轴器的核心优势源于其科学的结构组成。该类型联轴器属于刚挠性传动部件，主要由内齿圈、外齿轴套、端盖及密封装置四大核心部件构成，部分型号可根据传动需求增设中间轴。其显著的结构特征是外齿轴套的齿顶采用鼓形设计，齿面呈现平滑的圆弧轮廓，这一设计与传统直齿联轴器形成本质区别，也是其实现多向位移补偿的关键。内齿圈与外齿轴套齿数精准匹配，通过齿面接触传递扭矩；端盖通过螺栓固定于联轴器两端，既起到固定内部部件的作用，又能阻挡外界灰尘、杂质侵入；密封装置则采用耐油耐磨材料制成，可有效防止润滑剂泄漏，保障齿面啮合区域的清洁与润滑，延长部件磨损周期。

从工作原理来看，GCLD鼓形齿式联轴器通过内外齿的啮合传动实现动力传递：主动轴带动外齿轴套转动，通过鼓形齿与内齿圈的啮合作用，将扭矩传递至内齿圈，进而驱动从动轴运转。在这一过程中，鼓形齿的圆弧结构发挥着关键作用：当两轴因安装偏差、热变形或负载波动产生相对位移时，鼓形齿面与内齿圈的接触点会随之自适应调整，实现对轴向、径向及角位移的有效补偿。数据显示，当径向位移为零时，GCLD鼓形齿式联轴器的许用角位移可达1°30′，相较于传统直齿联轴器的1°提升50%，能大幅降低轴系不对中引发的附加载荷，减少设备振动与噪声。

在性能表现上，GCLD鼓形齿式联轴器展现出适配复杂工况的多元优势。其一，承载能力突出，由于鼓形齿设计扩大了齿面接触面积，使得扭矩传递更均匀，在相同内齿套外径与联轴器外径条件下，其承载能力较直齿联轴器平均提升15%-20%，可轻松应对重载设备的高扭矩传动需求。其二，运行稳定性强，鼓形齿的圆弧齿面在啮合过程中接触点渐变，避免了直齿联轴器齿端棱边挤压导致的应力集中问题，降低了传动过程中的冲击与振动，运行噪声显著低于传统联轴器，适配对噪声控制有要求的精密传动场景。其三，安装维护便捷，其外齿套齿端采用喇叭口设计，使得内外齿装拆更为顺畅，同时密封装置与端盖的模块化结构，让润滑剂补充、密封件更换等维护操作无需复杂工具，大幅提升检修效率。此外，该类型联轴器还具备良好的环境适应性，通过材质优化可耐受-30℃至150℃的温度范围，部分耐腐蚀材质型号可适配化工行业的腐蚀性介质环境。

基于上述性能优势，GCLD鼓形齿式联轴器的应用场景覆盖多个重工业领域。在冶金行业，它被广泛应用于轧钢机的电机与减速机连接、减速机与工作机传动环节，能够承受轧钢过程中的瞬时冲击载荷与轴系窜动；在矿山机械中，破碎机、球磨机等设备的传动系统常采用该类型联轴器，其位移补偿能力可应对设备在恶劣工况下的轴系偏移，保障连续作业；在化工行业，它通过可靠的密封设计与耐腐蚀材质，适配含化学介质的传动环境，为泵、风机等设备提供稳定动力传递；此外，在造纸、电力等行业的中等功率传动系统中，其安装便捷、运行稳定的特点也得到充分发挥。

合理选型与规范维护是保障GCLD鼓形齿式联轴器长期稳定运行的关键。选型时需关注三大核心参数：一是公称转矩，需根据设备实际负载计算所需传递的转矩，并预留一定余量以应对启动、制动时的冲击载荷；二是许用转速，所选型号的许用转速需高于设备实际工作转速，例如GCLD1型的许用转速可达4000r/min，需根据设备参数精准匹配；三是轴孔尺寸，需实测主动轴与从动轴的轴孔直径与长度，确保与联轴器轴孔尺寸精准适配。同时，还需结合工作环境特点选型，如粉尘较多的矿山场景需强化密封性能，腐蚀性环境需选用不锈钢材质部件。

维护方面，需建立定期巡检机制：每运行2000小时需检查齿面磨损情况，查看是否存在齿面剥落、裂纹等缺陷；定期检测密封装置的完整性，及时更换老化密封件，防止润滑剂泄漏；根据工况需求定期补充或更换润滑脂，优先选用耐极压锂基润滑脂，确保齿面啮合区域的润滑效果。此外，当设备出现异常振动或噪声时，需立即停机检查轴系对中性，及时调整偏差，避免因长期不对中导致齿面过度磨损或部件损坏。

作为重载传动领域的可靠适配者，GCLD鼓形齿式联轴器以结构设计的科学性、性能与工况适配的灵活性，为工业设备的稳定运行提供了核心保障。在工业智能化、大型化发展趋势下，其设计不断优化，材质与加工精度持续提升，进一步拓展了应用边界。对于工业生产而言，深入了解其结构与性能特点，做好选型与维护工作，才能充分发挥其传动优势，降低设备故障率，提升生产效率，为重载工业传动系统的安全稳定运行筑牢基础。
