梅花联轴器与中空编码器通用适配型号

在工业传动系统中，梅花联轴器与中空编码器的适配合理性，直接影响设备的传动精度、运行稳定性及使用寿命。两者作为机械传动与信号反馈的核心部件，广泛应用于自动化生产线、机床设备、精密仪器等各类场景，其通用适配型号的选择，需基于结构特性、参数匹配、工况需求等多方面因素综合考量，既要保证连接的可靠性，也要兼顾信号传输的准确性，避免因适配不当导致设备故障、精度下降等问题。

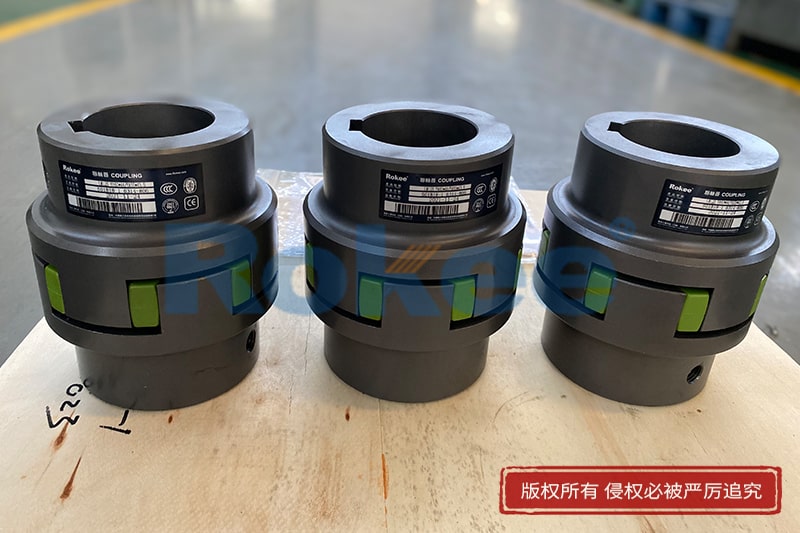

梅花联轴器凭借其结构紧凑、减振缓冲、无需润滑、维护方便的特点，成为中空编码器连接的常用部件，其核心结构由两半联轴器和梅花形弹性件组成，弹性件通常采用聚氨酯材质，具备良好的阻尼特性，能够吸收一定的径向、角向偏差，缓冲启动冲击和高频振动，保护编码器内部精密部件免受损伤，这也是其与中空编码器适配的核心优势所在。根据结构形式的不同，梅花联轴器主要分为基本型、单法兰型、双法兰型等，不同结构类型的适配场景略有差异，但核心适配逻辑保持一致，均以参数匹配为核心前提。

中空编码器的核心特点是中心通孔设计，能够直接套装在设备轴上，节省安装空间，同时通过非接触式扫描实现转速和位置的精准测量，其适配的关键在于与梅花联轴器的尺寸、扭矩、转速等参数的精准匹配，而非特定型号的专属对应，这也是通用适配型号的核心逻辑——无需依赖专属配套，只要参数契合，即可实现稳定适配。中空编码器的关键适配参数主要包括内孔直径、轴孔长度、转速、额定负载等，而梅花联轴器的核心适配参数则包括轴孔直径、公称转矩、许用转速、轴孔长度等，两者的参数对应关系，是通用适配型号选择的核心依据。

从通用适配的核心参数来看，轴孔直径的匹配是基础前提。中空编码器的内孔直径决定了其可适配的设备轴尺寸，而梅花联轴器的轴孔直径需同时与中空编码器的输出轴直径和设备驱动轴直径相匹配，通常情况下，梅花联轴器的两端轴孔可根据需求选择相同或不同尺寸，以适配不同直径的连接轴。常见的通用适配轴孔直径范围集中在12毫米至40毫米之间，这一范围覆盖了大多数中小型中空编码器的适配需求，例如中空编码器内孔直径为20毫米时，可选择两端轴孔均为20毫米的梅花联轴器，若设备驱动轴直径为18毫米，则可选择一端20毫米、一端18毫米的异径梅花联轴器，实现精准适配。需要注意的是，轴孔直径的公差需严格把控，通常采用孔径公差为H7、轴径公差为k6的配合标准，避免因公差过大导致连接松动，影响传动精度，或因公差过小导致安装困难、部件磨损。

公称转矩与许用转速的匹配，是保障适配稳定性的关键。梅花联轴器的公称转矩需满足中空编码器与设备传动过程中的扭矩需求，需覆盖设备正常运行时的额定扭矩，同时预留一定的冗余，以应对启动时的瞬时扭矩冲击，避免弹性件损坏或联轴器断裂。中空编码器的运行转速相对稳定，梅花联轴器的许用转速需高于中空编码器的工作转速，确保在长期运行过程中不会因转速过高导致联轴器发热、变形，影响传动性能。根据工况需求的不同，常见的通用适配公称转矩范围从25牛·米到280牛·米不等，许用转速则在6200转每分钟至15300转每分钟之间，例如适用于中低速、中小功率场景的适配组合，可选择公称转矩50牛·米、许用转速7600转每分钟的梅花联轴器，搭配转速不超过7600转每分钟的中空编码器，既能满足扭矩需求，又能保障运行稳定性。

轴孔长度的匹配的是确保连接牢固性的重要因素，中空编码器的轴孔长度决定了其与梅花联轴器的接触长度，接触长度不足会导致连接不牢固，易产生晃动，影响信号反馈精度；接触长度过长则会增加安装空间需求，甚至可能与设备其他部件产生干涉。梅花联轴器的轴孔长度需与中空编码器的轴孔长度相适配，通常情况下，梅花联轴器的轴孔长度应不小于中空编码器输出轴的有效长度，同时结合设备安装空间进行调整，常见的轴孔长度范围在30毫米至82毫米之间，例如中空编码器轴孔长度为38毫米时，可选择轴孔长度为42毫米或52毫米的梅花联轴器，既保证足够的接触长度，又避免安装空间浪费。

除了核心参数的匹配，梅花联轴器的结构类型选择也会影响与中空编码器的通用适配效果。基本型梅花联轴器结构简单，适用于安装空间充足、无需频繁更换弹性件的场景，其更换弹性件时需轴向移动半联轴器，操作相对繁琐；单法兰型和双法兰型梅花联轴器更换弹性件更加方便，无需移动半联轴器，适用于中空编码器安装位置狭窄、维护不便的场景，尤其是双法兰型结构，能够更好地保证连接的同轴度，减少偏差对编码器的影响。此外，梅花联轴器的弹性件硬度也需根据工况进行适配，冲击较大的场景可选择硬度较低的弹性件，以增强缓冲效果；高频运转、精度要求较高的场景则可选择硬度较高的弹性件，减少弹性形变对传动精度的影响。

在实际应用中，常见的通用适配组合需结合具体工况进行调整，例如在自动化生产线的精密传动场景中，中空编码器主要用于转速和位置的精准反馈，对传动精度和稳定性要求较高，可选择公称转矩100牛·米、许用转速10900转每分钟的双法兰型梅花联轴器，搭配内孔直径25毫米、转速8000转每分钟的中空编码器，既保证了扭矩和转速的匹配，又通过双法兰结构提升了同轴度，减少了振动对编码器的影响；在普通机床设备中，对精度要求相对较低，可选择基本型梅花联轴器，搭配内孔直径20毫米、公称转矩50牛·米的适配组合，既能满足使用需求，又能控制成本。

需要注意的是，通用适配型号的选择并非一成不变，需结合设备的实际工况、安装空间、精度要求等因素灵活调整。在适配过程中，还需关注两者的安装同轴度，梅花联轴器虽能补偿一定的径向和角向偏差，但过大的偏差仍会影响编码器的信号反馈精度，甚至损坏内部精密部件，因此安装时需确保两者同轴度偏差不超过0.1至0.2毫米，角向偏差不超过1度。同时，需考虑工作环境的影响，在潮湿、腐蚀性较强的环境中，可选择耐腐蚀材质的梅花联轴器，避免部件锈蚀影响适配稳定性；在高温环境中，需选择耐高温的弹性件，确保联轴器在-35℃至80℃的正常工作温度范围内稳定运行。

此外，通用适配型号的选择还需遵循标准化原则，梅花联轴器已形成明确的标准规范，其型号规格的命名和参数均有统一标准，中空编码器的通用型号也遵循相应的行业标准，选择符合标准的产品，能够确保两者的适配兼容性，减少适配故障。在实际选型过程中，可根据中空编码器的内孔直径、转速、额定负载等参数，对应选择梅花联轴器的轴孔直径、许用转速、公称转矩等参数，再结合结构类型和安装需求，确定通用适配型号。

梅花联轴器与中空编码器的通用适配，核心是参数的精准匹配和结构的合理选择，无需依赖专属品牌或特定型号的配套，只要遵循“尺寸匹配、扭矩适配、转速兼容、结构适配”的原则，就能实现稳定可靠的连接。合理选择通用适配型号，不仅能够保证设备的传动精度和运行稳定性，还能降低维护成本和更换难度，延长设备的使用寿命。在工业自动化快速发展的背景下，了解两者的通用适配逻辑和型号选择方法，对于提升设备运行效率、减少故障发生率具有重要意义，也能为各类工业场景的传动系统设计和维护提供参考。
