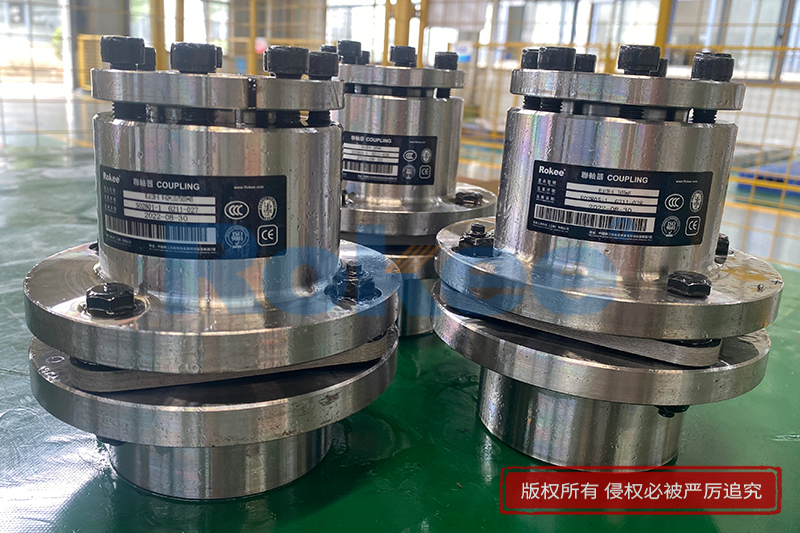

带胀紧套膜片联轴器

带胀紧套膜片联轴器是一种融合了胀紧套便捷安装与膜片柔性传动优势的机械通用零部件，在现代工业传动系统中占据重要地位，其通过各组件的协同作用，实现不同机构中主动轴与从动轴的稳固联接，确保扭矩高效传递。这种联轴器摒弃了传统键联结的诸多弊端，将胀紧套的无键联结特性与膜片的弹性补偿功能相结合，有效解决了传统联轴器安装精度要求高、拆卸困难、补偿能力有限等痛点，广泛应用于各类工业场景。

从结构组成来看，带胀紧套膜片联轴器由多个精密设计的部件协同构成，各组件分工明确、配合紧密。核心部件包括膜片组、半联轴器、胀紧套组件，还配备有锁紧盖板、压紧元件、螺栓、防松螺母、限位垫圈等辅助部件，部分结构还会设置衬套、防尘螺栓等细节部件提升使用稳定性。其中，膜片组通常由高强度不锈钢经过特殊热处理工艺制成，采用多层薄片叠合设计，每组膜片上精确加工有螺栓孔，形成力偶结构，既能传递扭矩，又能允许一定范围的角向和轴向偏差。胀紧套组件则由内锥套、外锥套和紧固系统构成，采用优质合金钢经渗碳淬火处理，表面硬度达到较高标准，先进的锥面设计确保在施加轴向压紧力时产生均匀的径向扩张，实现与轴的无间隙配合，进而通过摩擦力传递扭矩。半联轴器多采用高强度铝合金或球墨铸铁材质，经过动平衡处理，部分设计会在法兰端面集成密封槽，提升防腐蚀性能，确保整体结构的紧凑性和稳定性。

在性能方面，带胀紧套膜片联轴器具备诸多优异特性，适配多种复杂工况。其突出的特点是安装拆卸便捷，通过拉紧螺栓的拉紧作用，无需敲击即可完成安装，拆除拉紧螺栓后，锥套在锥度压力作用下自动外退，胀紧套缩小，可快速完成拆卸，即使在安装空间狭小或组件出现轻微锈蚀的情况下，也能轻松操作，大幅降低劳动强度和检修时间。同时，该联轴器具有良好的扭矩传递能力，胀紧套与轴的无间隙配合的设计，确保扭矩传递平稳，无回转间隙，顺时针与逆时针回转特性完全一致，可适配正反转要求较高的场景。

此外，带胀紧套膜片联轴器的补偿性能优异，膜片组通过自身的弹性变形，能够有效补偿两轴之间的径向、轴向和角向偏差，减少因轴不对中产生的振动和冲击，保护设备部件不受损坏。其动平衡性能良好，结构对称，可在不经特殊动平衡处理下达到较高的平衡要求，适合高速运转场景，高速运行时振动小、噪音低。该联轴器还具备较强的环境适应性，不锈钢膜片可耐受高温和一定腐蚀性介质，主体经过特殊表面处理后，具有耐酸、耐碱、防腐蚀的特点，在腐蚀、高温等恶劣环境中仍能稳定工作。同时，其结构紧凑、无需润滑，避免了油污污染，减少了维护工作量，使用寿命较长，能在长期运行中保持稳定的性能。

基于这些优异性能，带胀紧套膜片联轴器的应用场景十分广泛，覆盖多个工业领域。在精密加工领域，它广泛应用于数控机床、加工中心的进给系统，以及伺服电机、步进电机与滚珠丝杠、减速机的连接，凭借高精度的传动性能和零间隙特性，保障加工精度，满足精密控制需求。在新能源领域，其适配于风力发电机的增减速机及偏航减速机，能够承受风机运行中的交变扭矩和冲击载荷，确保风电设备稳定运转。

在重型机械领域，烧结机、起重机等设备通过该联轴器实现重载传递，其高强度的结构设计能够承受较大扭力，保障设备在重载工况下的可靠运行。在轻工业和化工领域，造纸、冶金、纺织、化工、包装、印刷等行业的机械设备中，也普遍采用这种联轴器，适配不同工况下的传动需求，尤其在需要频繁检修、空间狭小的设备上，其便捷的拆装特性更是发挥了重要作用。此外，该联轴器还应用于发电机组、压缩机组、工业机器人关节传动等高速重载或精密传动系统中，以及农机、运输、建材等行业的各类机械设备，成为现代工业生产中不可或缺的关键传动部件，为工业生产的高效、稳定运行提供了可靠保障。随着工业技术的不断发展，其应用场景还在不断拓展，将继续在机械传动领域发挥重要作用。
