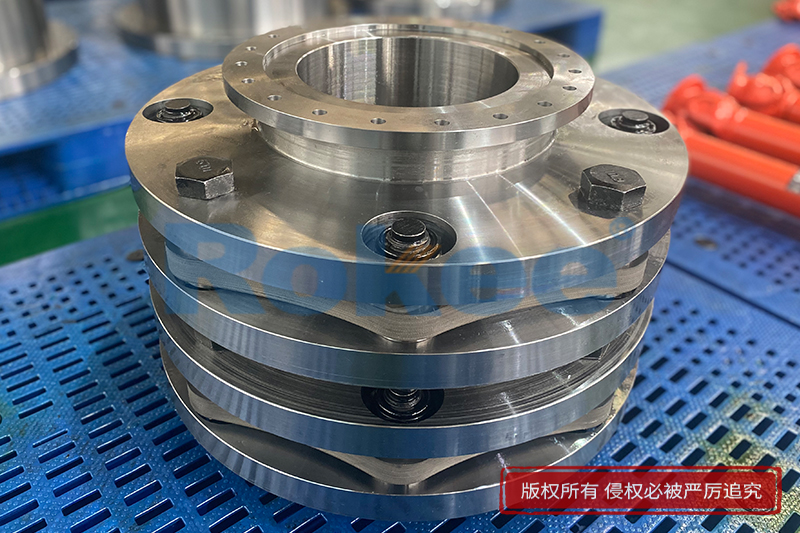

泵用膜片联轴器

泵用膜片联轴器是一种适配泵类设备传动需求的金属弹性元件挠性联轴器，凭借科学的结构设计、优异的使用性能，广泛应用于各类泵体与动力源的连接传动，为泵系统的稳定高效运行提供核心支撑。其整体结构遵循“稳定传递扭矩、精准补偿偏差”的核心逻辑，由多个协同工作的部件构成，各部件的材质选择与结构设计均贴合泵类设备的运行工况，确保传动过程的可靠性与适配性。

泵用膜片联轴器的核心结构主要由半联轴器、膜片组、连接紧固件及辅助定位部件组成，部分复杂工况下会增设中间轴以满足长距离传动需求。半联轴器作为连接泵轴与动力轴的“接口部件”，多采用法兰式圆盘结构，一端设有与轴体适配的轴孔，另一端加工有均匀分布的螺栓孔，用于与膜片组连接。轴孔类型会根据泵轴的结构特点定制，常见的有圆柱形、圆锥形及带键槽的样式，重载工况下还会采用紧定螺钉或胀套式结构，避免传动过程中出现相对滑动。材质方面，普通工况多选用经调质处理的钢材或铝合金，提升刚性与抗变形能力；高温、重载工况则采用合金结构钢，确保在恶劣条件下的承载稳定性。半联轴器的加工精度直接影响传动同轴度，其法兰端面的平面度、螺栓孔的位置度均需严格控制，否则会加剧膜片的疲劳损耗。

膜片组是联轴器实现弹性补偿与扭矩传递的核心部件，由多层薄型弹性薄片叠合而成，单片膜片多采用不锈钢材质制作，兼具优异的弹性变形能力、耐腐蚀性与抗疲劳强度，可适应较宽的温度范围，适配不同介质输送泵的工况需求。膜片组的结构形式会根据泵的运行参数调整，常见的有连续多边环形、分离连杆形及波形三种，分别适配普通中低速、安装空间受限及高精度传动的场景。多层叠合设计并非简单的厚度叠加，而是通过分散应力提升整体承载能力，单片膜片的圆周上均布有两组螺栓孔，分别与两端半联轴器连接，形成交替受力的扭矩传递路径，无机械摩擦损耗，能更大程度保留动力传递效率。单膜片组仅能实现角向和轴向补偿，径向补偿需通过双膜片组协同变形完成，因此重载或长距离传动的泵系统多采用双膜片结构。

连接紧固件虽为辅助部件，却直接决定联轴器的连接可靠性，主要包括高强度螺栓、螺母及缓冲套。螺栓按圆周均匀分布在连接面，数量根据联轴器规格合理配置，形成对称受力结构，安装时需按对角线方向分步拧紧，确保受力均匀，部分工况下还会采取防松措施，防止振动导致松动。缓冲套加装在螺栓与膜片孔之间，既能减少两者之间的摩擦磨损，又能提供一定的弹性支撑，缓解传动冲击，避免膜片因局部受力过大而损坏。辅助定位部件则根据工况需求灵活配置，常见的有定位台阶、止口法兰及防护罩，定位台阶用于快速校准安装位置，提升同轴度；止口法兰用于双膜片带中间轴的结构，保证各部件的同轴度；防护罩则用于粉尘、油污较多的工况，防止异物卷入膜片组，同时避免高速旋转的膜片发生意外损伤。

泵用膜片联轴器的性能优势贴合泵类设备启停频繁、负载波动、轴系易产生偏差的运行特点，首先具备优异的偏差补偿能力，能通过膜片组的弹性变形，同步补偿泵轴与动力轴之间的轴向、径向及角向偏差，有效吸收偏差带来的刚性冲击，减少对泵体轴承、密封件及轴系的磨损，降低泄漏、振动等故障风险。其次，其传动效率高，全金属刚性连接结构无传动间隙，能更大限度减少动力传递损耗，确保电机动力高效转化为泵体的输送动能，同时金属膜片组具备较强的扭矩承载能力，在泵启停的冲击载荷及运行中的负载波动下，可稳定传递扭矩，避免扭矩衰减或断传现象。

无润滑免维护是其另一大突出性能，全金属结构无需添加润滑油或润滑脂，彻底避免了传统联轴器因润滑不当导致的油污泄漏，防止污染输送介质及作业环境，尤其适配食品加工、医药制造等对介质纯度要求较高的泵系统。同时，无润滑设计大幅降低了维护工作量，仅需定期检查膜片组是否存在裂纹、变形及连接螺栓是否松动即可，减少泵系统的停机维护时间，提升设备利用率。此外，其环境适应性强，核心部件采用耐腐蚀、耐高温的优质材质，可在高温、低温、潮湿、腐蚀等恶劣工况下稳定工作，且模块化结构设计使各部件连接可靠，使用寿命远优于传统弹性联轴器，在突发过载工况下，膜片会先发生塑性变形，起到过载保护作用，避免电机与泵轴因过载损坏。

基于其优异的结构与性能，泵用膜片联轴器的用途覆盖各类泵类设备的传动场景，是流体输送系统中不可或缺的关键部件。在工业生产领域，它广泛应用于化工泵、流程泵等设备，适配高粘度、高压力介质的输送需求，能承受较大扭矩，补偿轴系偏差，确保泵组连续稳定运行；在市政建设领域，用于供水泵、污水泵等，应对户外潮湿、粉尘等复杂工况，凭借免维护特性降低运维成本，保障城市供水、污水处理系统的正常运转。在能源领域，适配电厂循环水泵、锅炉给水泵等，在高温、高压工况下依旧能保持高效传动，为电力生产提供保障；在食品、医药领域，用于卫生级离心泵，无油污泄漏的特点可确保输送介质的纯度，符合行业使用要求。此外，在矿山、冶金、船舶等领域，泵用膜片联轴器也发挥着重要作用，适配各类重型泵、专用泵的传动需求，根据泵的功率、转速、轴径等参数，可灵活调整联轴器的规格与结构，实现精准适配。

泵用膜片联轴器的结构设计、性能优势与用途高度契合泵类设备的运行需求，其科学的部件搭配的协同工作，既解决了泵轴与动力轴之间的偏差补偿问题，又实现了动力的高效稳定传递，同时大幅降低了设备的运维成本。随着泵类设备向高速化、大型化、精准化方向发展，膜片联轴器的结构与材质也在不断优化，进一步提升其适配性与可靠性，为各类流体输送系统的高质量运行提供更有力的支撑。
