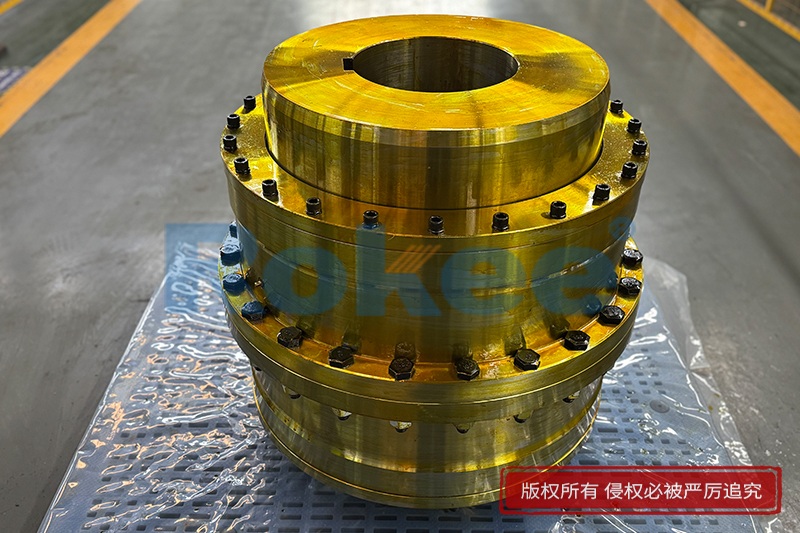

RODA型标准鼓形齿联轴器
鼓形齿联轴器是一种高性能的机械传动元件，属于齿轮联轴器的一种特殊形式。与传统直齿联轴器相比，特点在于外齿轮的齿面呈鼓形曲线，这种独特设计显著提高了联轴器的对中能力和承载性能。鼓形齿联轴器在重型机械、冶金设备、矿山机械、船舶推进系统等需要传递大扭矩且存在一定轴系偏差的场合应用广泛。
标准鼓形齿联轴器主要由以下部件构成：
外齿套：齿面呈鼓形曲线，通常与轴直接连接
内齿圈：具有直齿或渐开线齿形，与鼓形外齿啮合
密封装置：防止润滑剂泄漏和污染物进入
润滑系统：包括润滑油道和注油嘴
鼓形齿联轴器通过内外齿轮的啮合传递扭矩。鼓形设计使得齿轮在以下情况下仍能保持良好的接触：
径向位移：可达0.5-3mm
角向偏差：通常允许0.5°-1.5°
轴向位移：有一定补偿能力
在运转过程中，鼓形齿面会产生相对滑动，这种滑动有助于形成良好的润滑油膜，降低磨损。
鼓形齿联轴器广泛应用于：
重工业领域
轧钢机传动系统
矿山破碎设备
大型压缩机能源行业
发电机组
风力涡轮机
石油钻探设备船舶工程
主推进系统
甲板机械
轴系连接特殊应用
高精度机床
航空航天辅助设备
军工装备
《RODA型标准鼓形齿联轴器》发布于2025年12月2日
