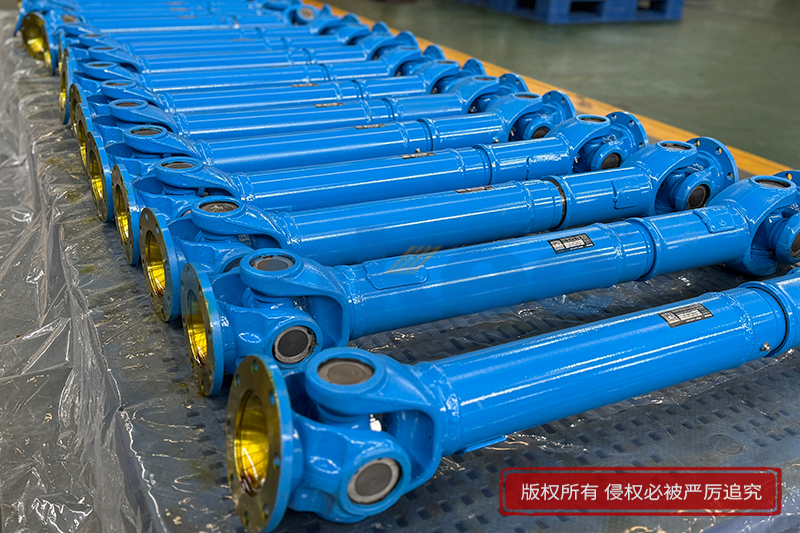

十字轴万向联轴器

在现代机械传动体系中，动力传递的稳定性与适应性直接决定了整套设备的运行状态，十字轴万向联轴器作为应用极为普遍的刚性传动部件，凭借独特的结构设计，解决了不同轴线、不同夹角转轴之间的动力传输难题，广泛适配各类工业机械、运输设备的传动系统，成为机械运转中不可或缺的核心连接件。相较于普通固定式联轴器，它突破了同轴传动的局限，可在两轴存在角度偏移、径向偏差的工况下持续传递转矩，兼顾结构可靠性与工况适配性，适配复杂多变的机械运行环境。

十字轴万向联轴器的整体构造简洁紧凑，核心传动结构由万向节叉、十字轴、滚针轴承、密封润滑组件等基础部件构成，各构件精密配合，共同完成柔性传动功能。设备两端的万向节叉为对称叉形结构，是连接主轴与从动轴的关键载体，能够通过螺栓、花键等方式与传动转轴稳固结合，保障动力输入输出的衔接强度。十字轴作为整体装置的核心受力与传动部件，采用高强度合金材质锻造加工，整体呈十字对称结构，四个端部轴颈尺寸精度统一，可精准匹配两侧万向节叉的装配孔位。在十字轴轴颈与万向节叉的衔接位置，配备有成套滚针轴承，密集排布的滚针可大幅降低转动过程中的机械摩擦，减少部件磨损与动力损耗，让相对转动更加顺畅。

为适配长期连续运行的工况需求，整套联轴器配备了完善的密封与润滑结构，轴承位置设置密封垫圈与防护套筒，能够有效阻隔外界粉尘、水汽、杂质侵入内部传动结构，避免滚针与轴颈出现锈蚀、卡滞等问题。十字轴本体预留注油通道与注油接口，可定期加注润滑油脂，让轴承运转间隙始终保持良好的润滑状态，既降低机械磨损，也能缓冲传动过程中的轻微振动，延长设备整体使用寿命。所有结构部件紧密贴合、相互配合，无冗余设计，让联轴器在紧凑体积下具备稳定的承载能力，适配多数中小型、中型转矩的传动场景。

从工作原理来看，十字轴万向联轴器的传动逻辑依托十字结构的空间转动特性实现，核心是通过十字轴的铰接传动，打破两轴同轴转动的限制。当主动轴带动一侧万向节叉旋转时，动力会通过十字轴的刚性衔接传递至另一侧万向节叉，进而驱动从动轴同步运转。由于十字轴可在空间范围内实现多维度摆动，即便主动轴与从动轴存在一定的轴线夹角、径向偏移，依然可以持续完成动力传递，常规工况下可适配两轴较大的角度偏差，满足设备安装误差、运行形变带来的传动偏移需求。

需要注意的是，单组十字轴万向联轴器存在固有传动特性，在两轴存在夹角的运行状态下，从动轴的瞬时转速会随转动角度产生周期性波动，产生不等速传动现象。这种轻微的转速差异会带来小幅传动振动，在高精度、高平稳性要求的工况中会产生一定影响。因此在实际工业应用中，大多会采用双节组合式结构，通过两组十字轴万向联轴器对称布置、反向补偿的方式，抵消单节传动产生的转速波动与振动偏差，实现整体等速传动效果，大幅提升传动系统的平稳性，适配高精度机械设备的运行需求。

十字轴万向联轴器的核心运行优势集中体现在工况适配性、结构稳定性与维护便捷性三个方面。首先，它具备良好的角度补偿与位移补偿能力，可适配两轴角度偏移、径向偏移、轴向位移等多种安装偏差，有效解决机械设备装配误差、运行中机体形变、振动位移带来的传动难题，大幅降低设备安装与调试的精度要求。其次，整体结构刚性充足，承载转矩能力强，传动效率稳定，能够适配连续启停、高低速交替、轻微冲击负载等复杂工况，运行过程中不易出现形变、松脱、断裂等故障，适配长时间不间断作业的工业场景。同时，设备整体结构简单，部件标准化程度高，拆装流程简便，日常维护仅需定期检查密封状态、补充润滑油脂、排查部件磨损情况，维护成本低、检修效率高，适合各类常态化生产设备使用。

凭借诸多实用特性，十字轴万向联轴器的应用场景覆盖多个工业与机械领域。在交通运输机械中，常用于各类移动设备的传动轴系统，衔接动力输出端与驱动端，适配设备行驶过程中底盘形变、悬架跳动带来的传动角度变化，保障动力持续稳定输出。在工业制造领域，机床、输送设备、搅拌设备、冶金机械等各类通用机械设备的传动系统中均有广泛应用，适配设备不同工位、不同角度的动力传递需求，保障生产线连续运转。在重工与工程设备中，可适配中小型工程机械、通用传动设备的转矩传递，应对户外复杂工况下的振动、偏移等运行问题，维持传动系统的可靠性。

想要保障十字轴万向联轴器长期稳定运行，规范的日常使用与维护养护尤为关键。设备安装阶段，需控制好两轴的安装夹角与同轴度偏差，避免超出设备适配范围，防止长期超偏差运行加剧部件磨损、引发传动振动。日常运行中，需定期检查密封结构的完整性，若出现密封老化、油脂渗漏等问题，需及时更换密封配件并补充润滑油脂，防止内部轴承与轴颈干摩擦运行。同时要定期排查万向节叉、十字轴的磨损与形变情况，发现部件松动、磨损过度、细微裂纹等隐患及时检修更换，避免小故障引发传动卡顿、动力损耗增加甚至设备停机等问题。此外，需严格匹配设备工况选用适配规格的联轴器，避免长期超载运行，防止结构性疲劳损伤，从根本上延长设备使用寿命。

作为机械传动系统中经典的柔性刚性连接部件，十字轴万向联轴器历经长期工业实践验证，凭借简单可靠的结构、灵活的工况适配能力、低廉的运维成本，始终保持广泛的应用价值。在各类机械设备不断升级迭代的当下，这类基础传动部件也在持续优化材质与工艺，进一步提升耐磨性能、承载能力与传动稳定性，持续适配现代化工业生产的各类传动需求，为各类机械设备的稳定、高效运行提供基础保障，是工业传动体系中不可或缺的基础性核心部件。
